Elementos

Elementos são as unidades visuais da LINSI. Cada Elemento possui uma função. A forma, cor e conteúdo trabalham em conjunto para tornar a função reconhecível.

Use apenas os Elementos necessários para que a experiência seja compreendida no fluxograma.

Seta​

Conecta os elementos e indica a direção de leitura do fluxo.

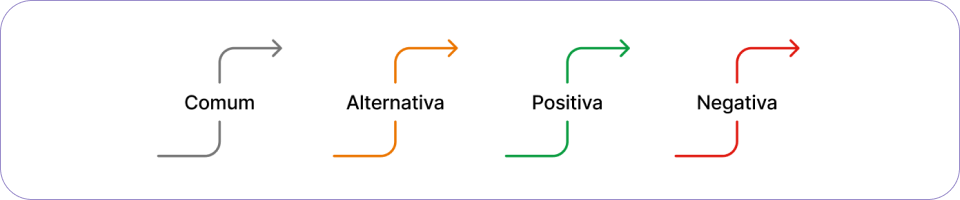

Tipos de seta​

  • Comum: indica continuidade sem atribuir um significado específico. Usa a cor cinza.
  • Positiva: sucesso, resultado favorável ou continuidade bem-sucedida. Usa a cor verde.
  • Negativa: falha, erro, impedimento ou resultado desfavorável. Usa a cor vermelha.
  • Alternativa: uma possibilidade secundária em relação ao Caminho principal. Usa a cor laranja.

Escolha o tipo de Seta pelo significado da continuidade. Quando não houver um resultado claramente positivo, negativo ou alternativo, use a Seta Comum.

Uma resposta “Sim” não torna a Seta automaticamente Positiva. O tipo depende do que essa resposta significa naquele ponto do fluxo.

Rótulos nas Setas​

Os rótulos são opcionais, exceto nas Setas que saem de uma Condição. Nesse caso, devem responder diretamente à pergunta da Condição.

Mantenha os rótulos próximos aos Elementos de origem para facilitar a identificação de cada saída. Sempre que possível, posicione-os em trechos horizontais da linha e evite curvas ou cruzamentos.

Organização das Setas​

Evite cruzamentos entre Setas e priorize conexões simples, fáceis de acompanhar.

Quando uma conexão distante comprometer a leitura, use o Elemento Retomada para indicar a continuidade sem estender a Seta pelo fluxograma.

Interface​

Representa aquilo que está disponível para a pessoa usuária em um ponto de contato do fluxo: o que ela vê, lê ou percebe e as ações que tem à disposição.

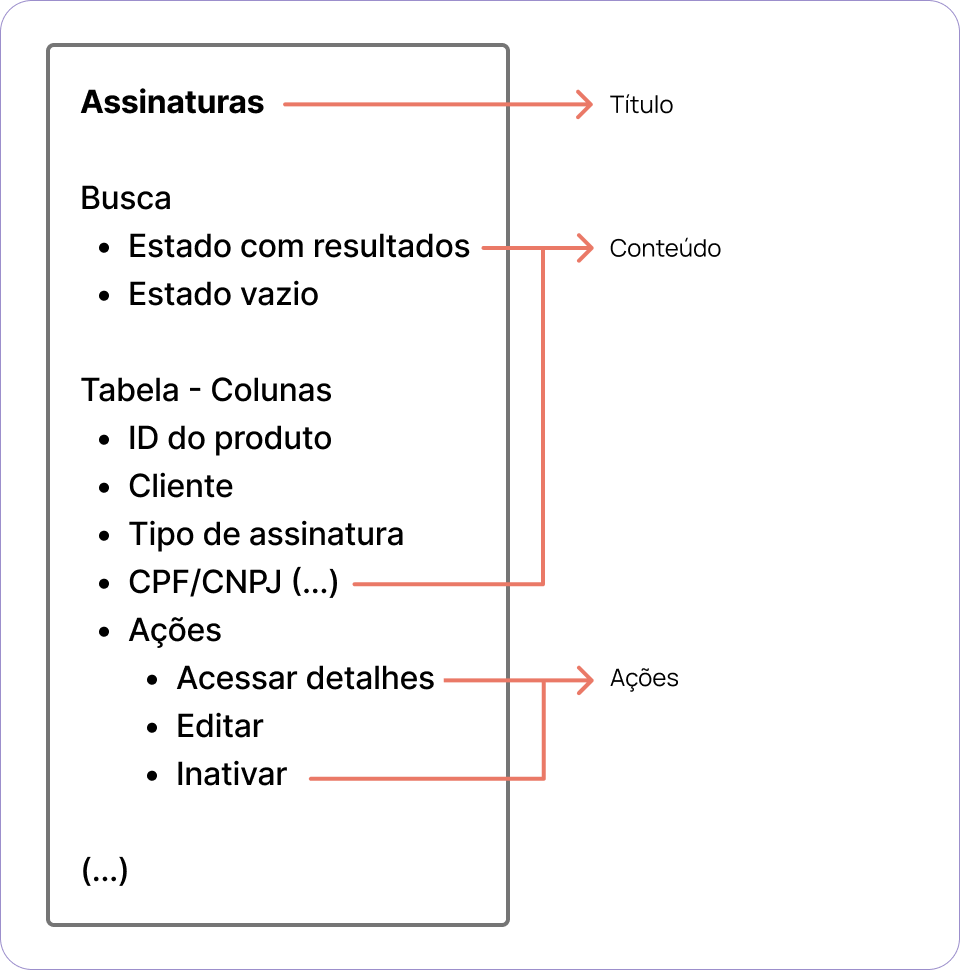

Estrutura do conteúdo​

O elemento Interface pode reunir até 3 partes:

  • Título: nomeia a etapa, estado ou cenário representado.
  • Conteúdo: descreve o que está visível, disponível ou perceptível.
  • Ações: apresenta o que a pessoa pode fazer naquele momento.

As Ações descritas dentro de uma Interface representam possibilidades disponíveis. Para demonstrar qual delas foi efetivamente realizada em um Caminho, use o elemento Ação.

Interface do tipo Tela​

Contexto principal naquele momento, é uma página ou tela. Exemplo exibido mais acima.

É representada por um retângulo com borda cinza.

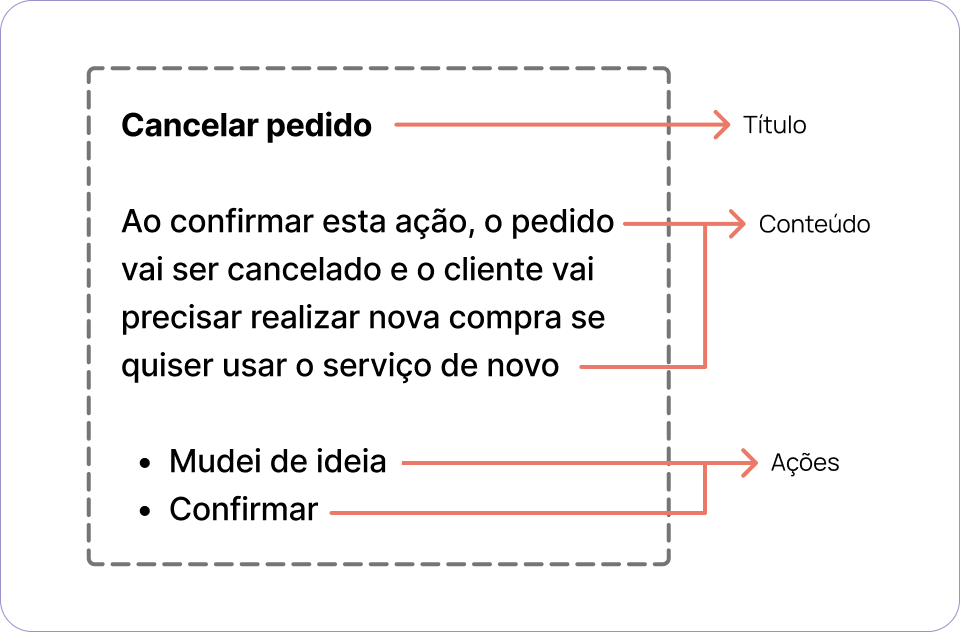

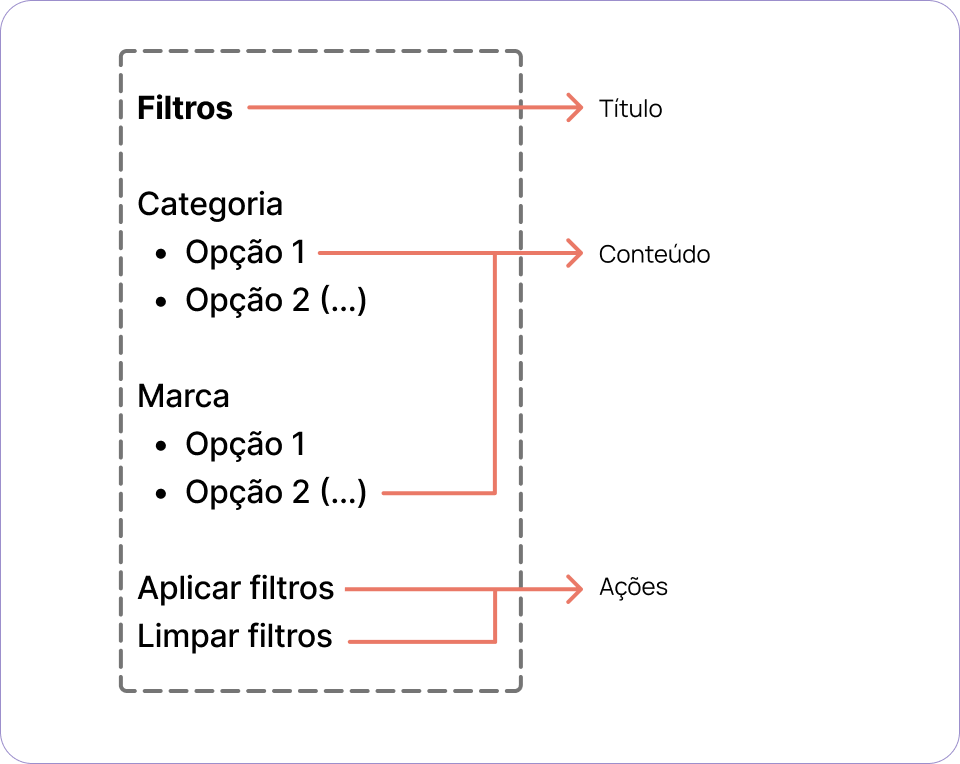

Interface do tipo Janela​

Apresenta um conteúdo transitório sobre uma Tela sem substituí-la, como modal, drawer ou popover.

É representada por um retângulo com borda cinza tracejada.

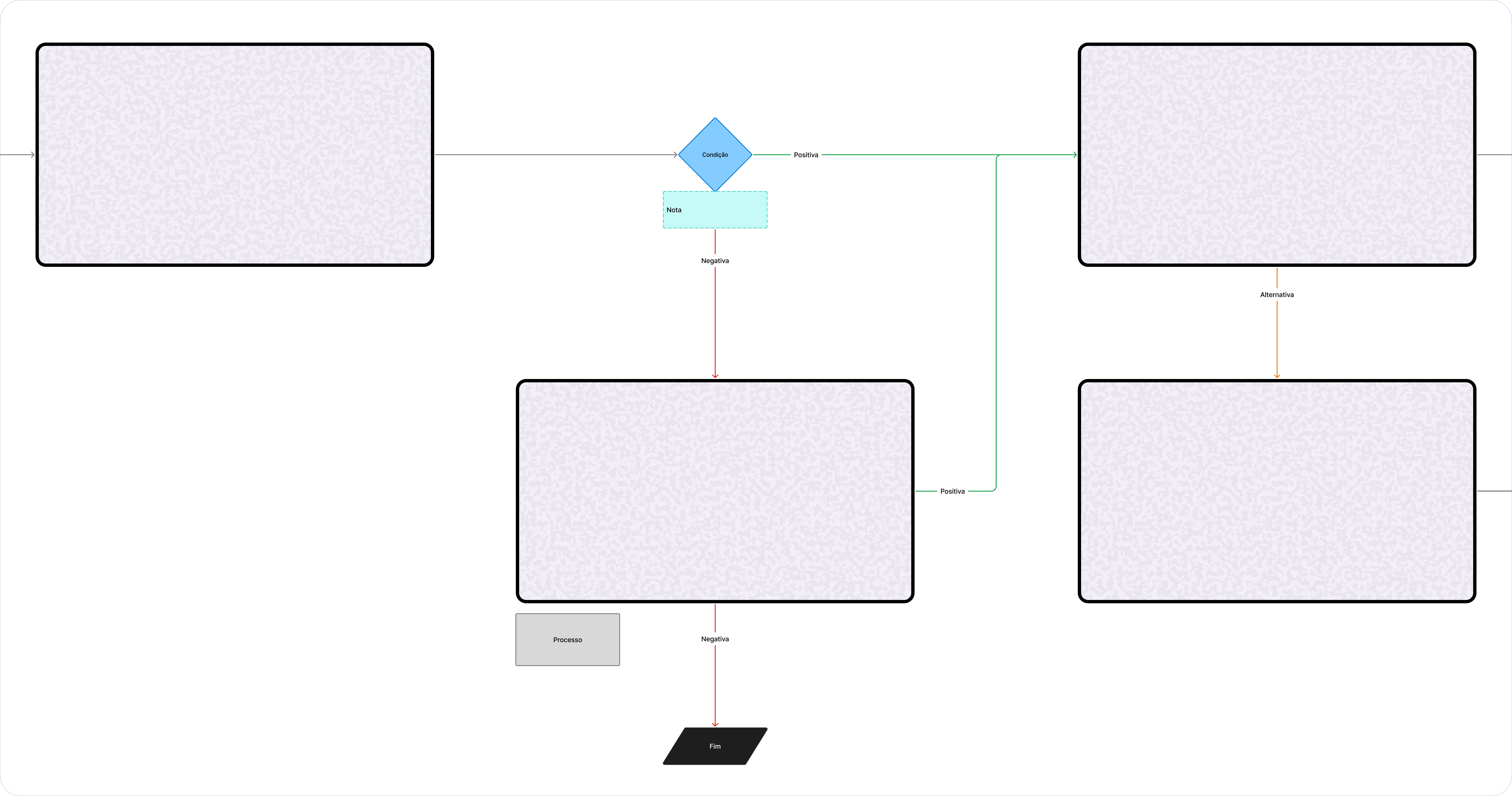

Interface em screenflows​

O protótipo passa a cumprir a função do Elemento Interface. Exemplo:

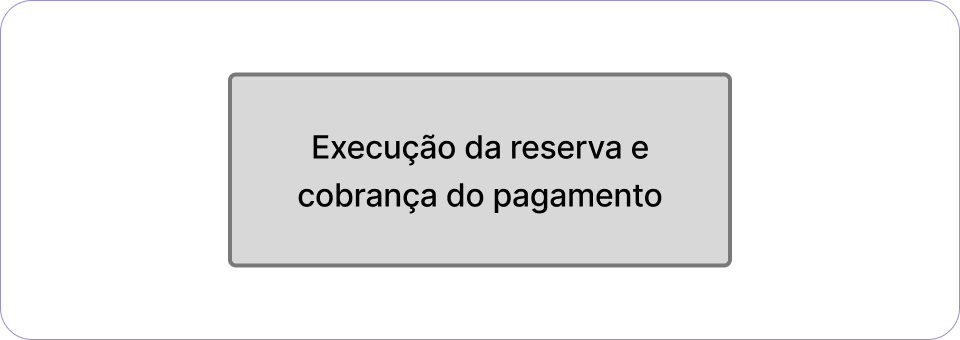

Processo​

Representa algo executado pelo sistema, seja como consequência de uma ação da pessoa ou de forma automática.

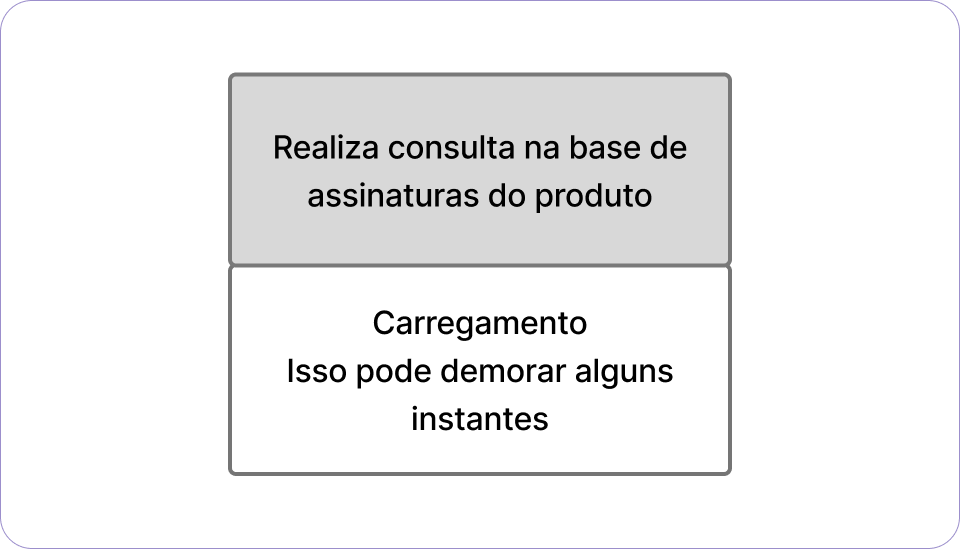

O Processo pode acontecer sem que a pessoa o perceba. Quando oferecer um resultado visível, use uma Interface para representar o reflexo dessa execução na experiência.

É representado por um retângulo com fundo cinza.

Ação​

Representa uma ação efetivamente realizada pela pessoa durante o fluxo. Geralmente corresponde a uma das possibilidades apresentadas na Interface anterior.

Quando aplicável, use o mesmo rótulo apresentado no botão, link ou controle da interface. Prefira textos diretos e no infinitivo, como 'Finalizar pedido', 'Editar cadastro' ou 'Acessar detalhes'.

É representada por uma cápsula laranja.

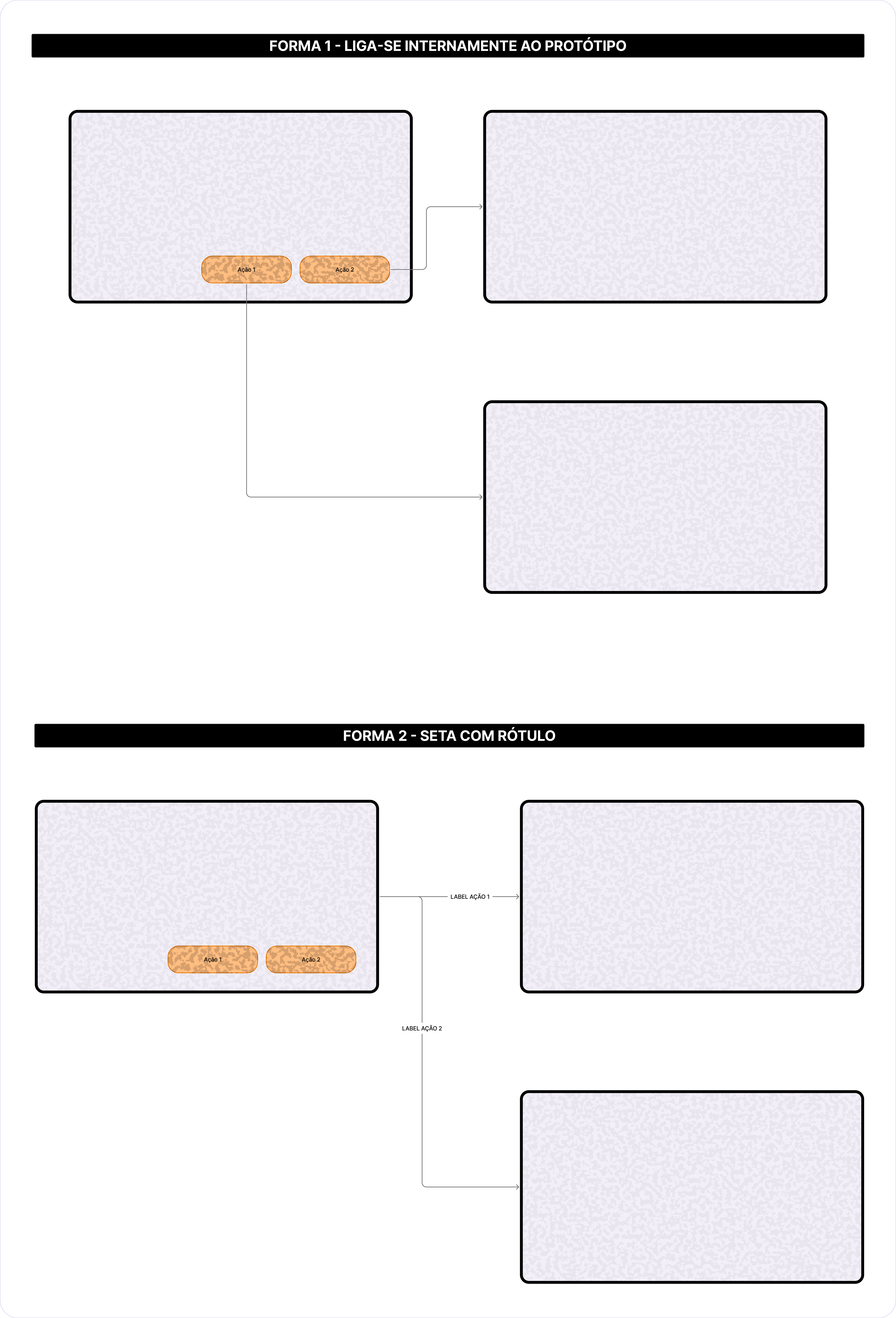

Ação em screenflows​

O protótipo já pode deixar clara a ação realizada. Nesses casos, o Elemento Ação pode ser dispensado.

A Seta pode partir diretamente do botão, link ou controle acionado e seguir para o próximo ponto do fluxo.

Quando essa conexão não for possível ou prejudicar a leitura, a Seta pode partir da própria Interface. Nesse caso, use um rótulo para indicar qual ação foi realizada.

Condição​

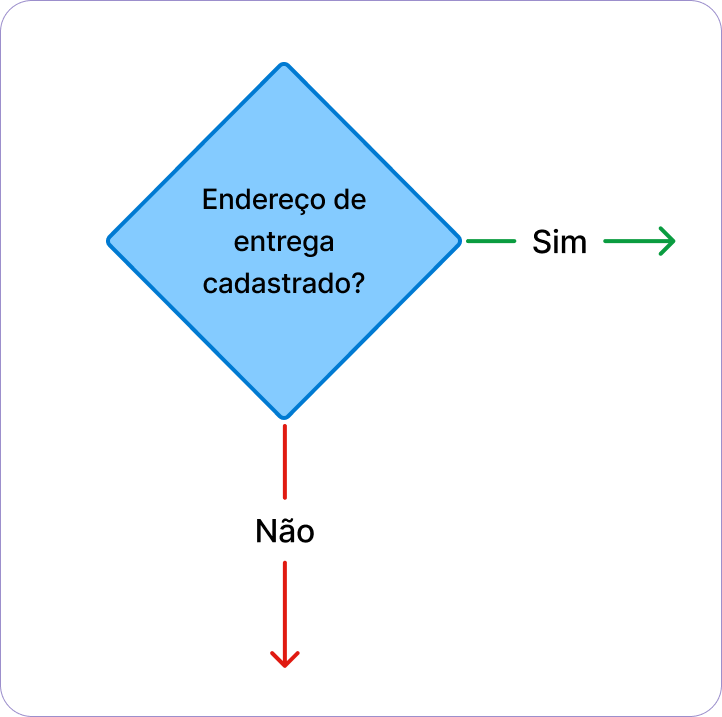

Representa uma verificação que pode abrir 2 ou mais Caminhos.

O texto da Condição deve ser escrito como uma pergunta direta. Exemplos:

  • 'Endereço de entrega cadastrado?'
  • 'Pagamento autorizado?'
  • 'Qual perfil foi identificado?'

As setas que saem da Condição devem sempre receber rótulos que respondam diretamente à pergunta, como Sim e Não, Autorizado e Recusado ou os nomes dos diferentes resultados possíveis.

É representada por um losango com fundo azul.

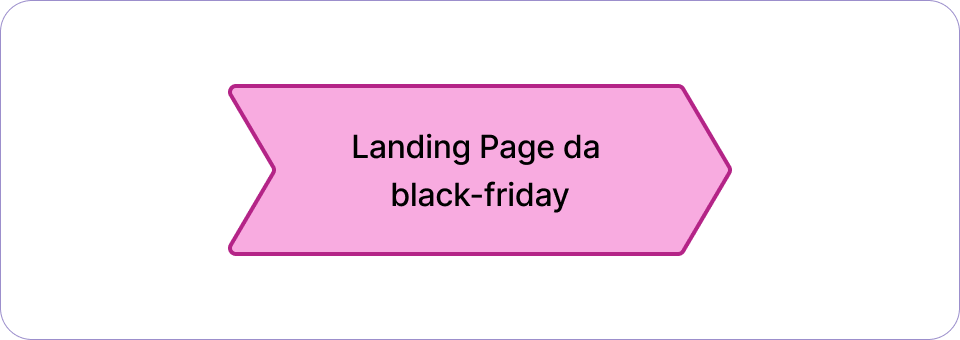

Início​

Representa o ponto de partida do fluxo.

Pode ser dispensado quando o ponto de partida já estiver claro pelo contexto, como quando a primeira Interface do tipo Tela já cumpre essa função.

É representado por um hexágono côncavo rosa, orientado para a direita.

Fim​

Representa o ponto em que um Caminho ou a jornada apresentada se encerra.

É especialmente útil quando for necessário deixar explícito que não há outra continuidade ou quando Caminhos terminarem em pontos distintos.

Pode ser dispensado quando o encerramento já estiver claro pelo contexto.

É representado por um paralelogramo preto.

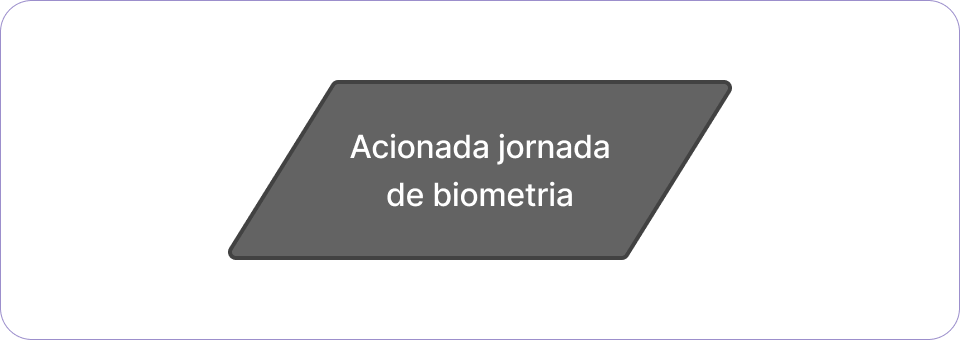

Retomada​

Indica que o Caminho continua em outro ponto já representado, sem estender uma conexão direta pelo fluxograma.

Pode ser usada quando a continuidade estiver em outro fluxo, jornada ou quando inserir uma conexão distante pode comprometer a leitura do fluxograma.

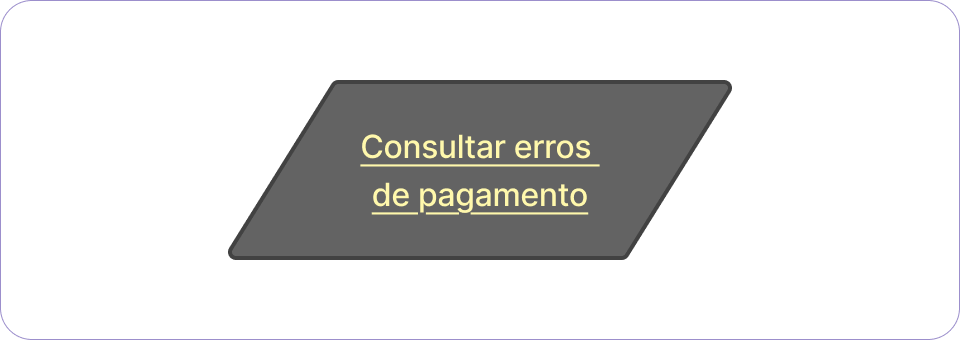

O texto deve identificar claramente o destino. Quando ele estiver disponível em outra página ou arquivo, insira o link.

É representada por um paralelogramo cinza.

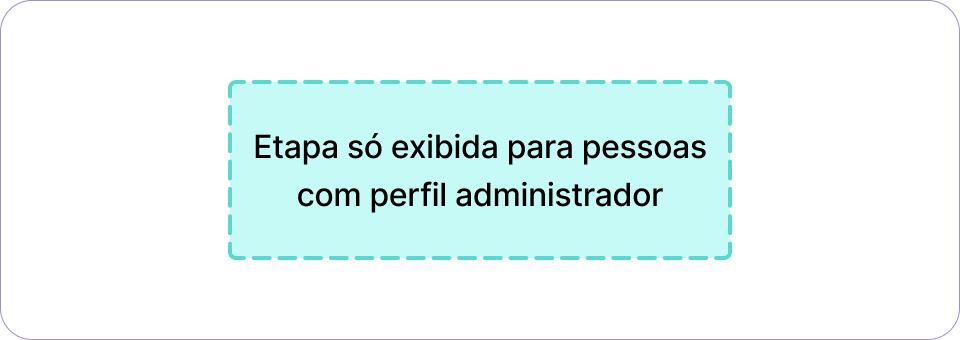

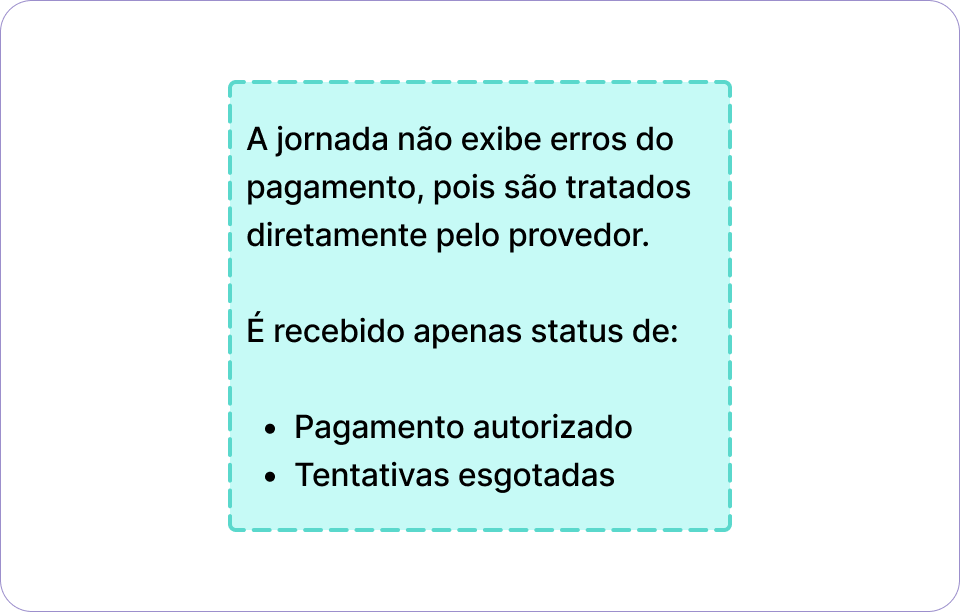

Nota​

Acrescenta um contexto necessário para compreender o fluxograma, mas não representa uma etapa da experiência.

Pode registrar regras de negócio, restrições técnicas, racionais de decisão, limitações de integração ou outras informações relevantes para a leitura.

A Nota deve contextualizar o fluxo, não substituir algo que poderia ser representado por outro elemento.

É representada por um retângulo com fundo ciano-claro e borda tracejada.

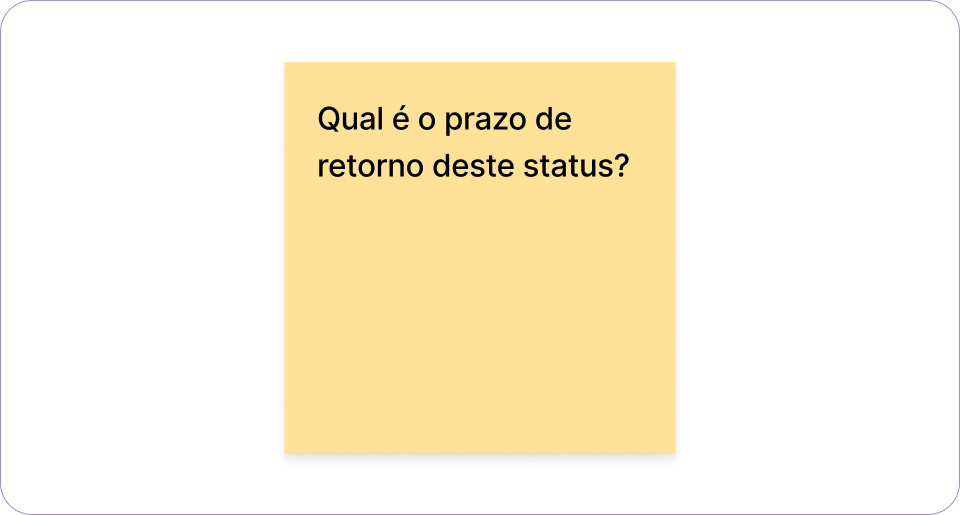

Comentário​

Registra uma dúvida ou um ponto em aberto do fluxograma.

Diferente da Nota, que documenta um contexto já definido, o Comentário sinaliza algo que ainda precisa ser discutido ou resolvido.

É representado por um quadrado amarelo como um post-it.

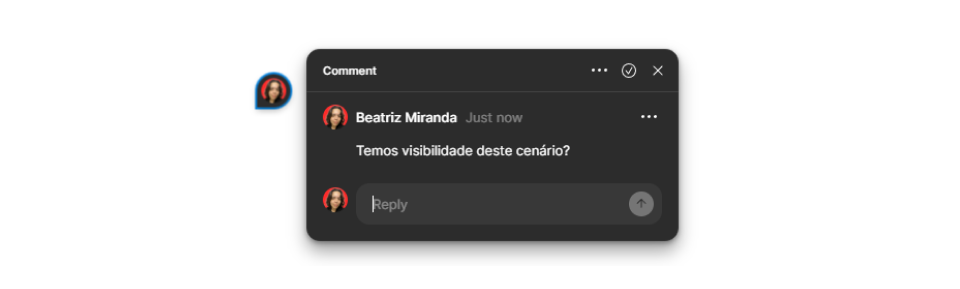

Pode ser dispensado quando a ferramenta utilizada oferecer função nativa de comentários, como o próprio Figma.

Forma e conteúdo dos Elementos​

Diferenciação visual​

Preserve a diferenciação entre as formas dos Elementos propostas pela LINSI. Essas diferenças ajudam a reconhecer a função de cada Elemento no fluxograma.

Se fizer adaptações, indique-as na legenda do fluxograma.

Alinhamento do texto​

Textos curtos podem ser centralizados dentro do Elemento. Conteúdos mais extensos devem ser alinhados à esquerda para facilitar a leitura.

Relação entre Elementos e Caminhos​

Até aqui, você entendeu como os Elementos pontuam e explicam acontecimentos ao longo do fluxograma. Os Caminhos mostram como esses Elementos se conectam em sequência, formando as diferentes continuidades possíveis.

Aprenda sobre Caminhos na próxima página.
